消防知識
消防改造：機電管線穿越變形縫時該如何處理？
來源：北京消防改造 時間：2019-11-05 09:16:09
變形縫是為防止建筑物結構內部產生附加變形和應力，導致建筑物開裂、碰撞甚至破壞而預留的構造縫，包括伸縮縫、沉降縫和抗震縫。機電管線在安裝過程中，不可避免會出現必須穿越變形縫處，如不采取相應的補償措施，就可能會因?yàn)榻ㄖ锏纳炜s或沉降對管線產生破壞。
在機電安裝中遇到管線穿越變形縫處
未采用補償裝置的通病屢見不鮮

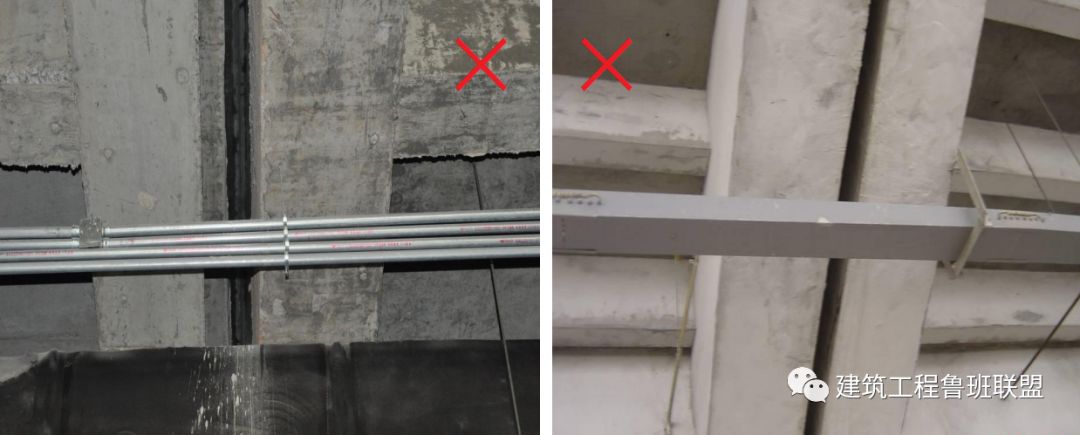

比如下面這個工程實例
↑
導管及橋架在穿越變形縫處均無補償措施。
錯誤案例就不再過多展示
還是來看看正確實例是怎么做的
示例1電氣管線
↑

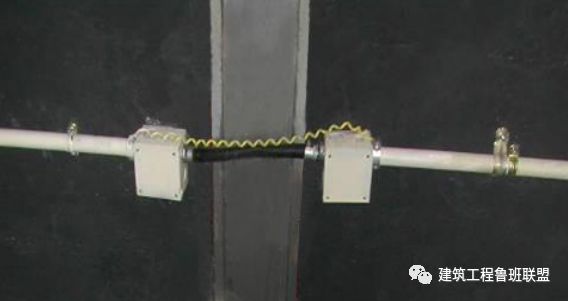

電線管穿越變形縫采用金屬軟管連接兩線盒，并作跨接處理。
↑

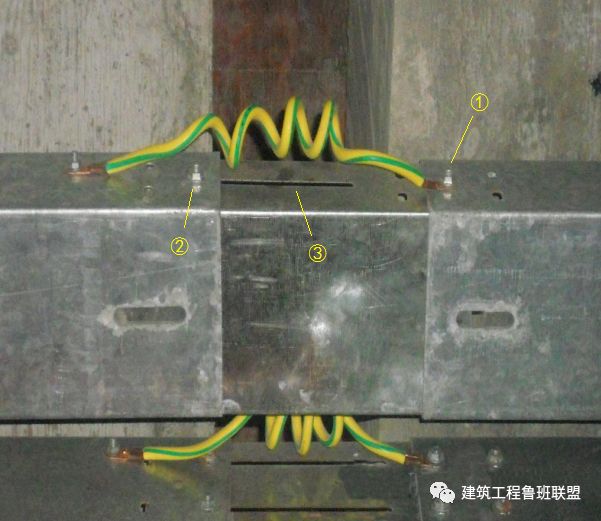

①②：連接板右段的螺栓緊密固定，左端的螺栓留有縫隙，便于伸縮，并對兩側線槽進行跨接。
③：帶槽活動橋架連接板。
示例2給水管道
↑

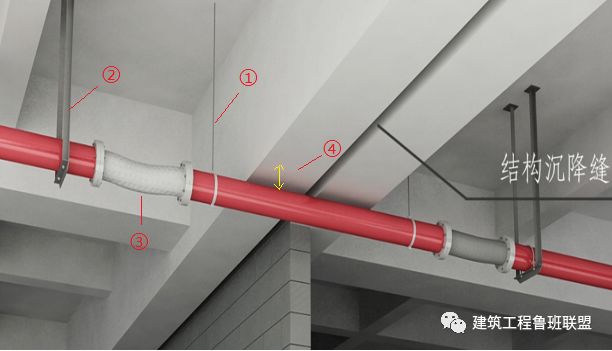

①②金屬軟接一端設置活動吊架，另外一端設置防晃吊架。
③給水管道穿越伸縮縫、沉降縫、變形縫時，應在墻體兩側采取柔性連接。柔性軟接應為金屬軟接，不應為波紋補償器。
④在管道或保溫層外皮上、下部留有不小于150mm的凈空。
示例3通風管道
↑

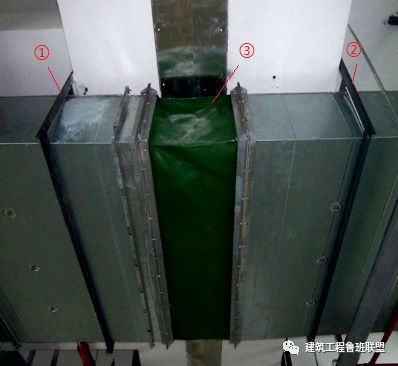

①②：風管穿越變形縫一端(左)設置活動吊架，另外一端(右)設置風管固定吊架。
③：風管穿越結構變形縫處應設置三防帆布柔性短管(消防風管采用防火帆布)，其長度每邊長出變形縫寬度100mm。負壓風管要采用金屬軟接。
↑

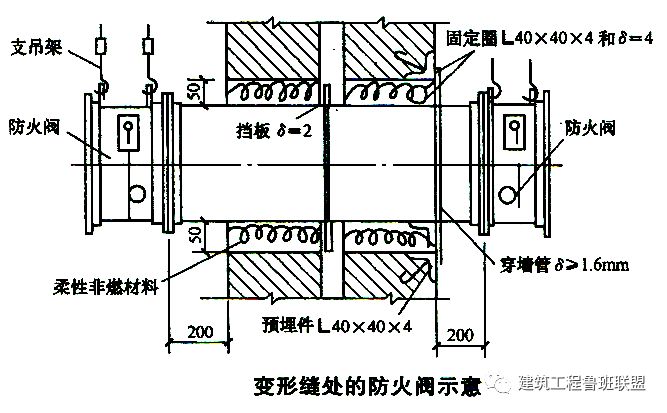

穿越防火分隔處的變形縫兩側的通風、空氣調節系統的風管上應設置防火閥。
