鼎信TS-DH-200電氣火災監控設備安裝及接線及布線要求
來源：消防維保 時間：2018-11-02 09:55:05
一、TS-DH-200電氣火災監控設備安裝及接線
監控器采用壁掛式安裝方式，安裝前開蓋接線方式同TS-FHM-200防火門監控器，接線完成后使用3個M6的膨脹螺栓固定在牢固的墻壁上，安裝尺寸如圖1。

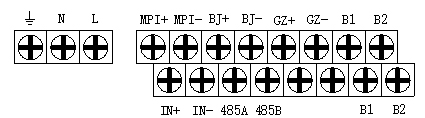

監控設備對外接線端子示意圖如圖1所示。
圖1
其中：
N、L：交流220V電源輸入，其中為電源保護地線。
MPI+、MPI-：TC-BUS-MPI總線，用于監控器級聯。
BJ+、BJ-：報警信號輸出，DC24V有源輸出，大輸出電流150mA。
GZ+、GZ-：故障信號輸出，DC24V有源輸出，大輸出電流150mA。
B1、B2：TC-BUS-PDC總線。
IN+、IN-：DC24V有源輸入。
485A、485B：圖形顯示裝置接口。
二、TS-DH-200電氣火災監控設備布線要求
1.布線要符合GB50166-2007的要求。
2.不同電壓等級、不同類別的線路，不要布在同一穿線管內或線槽中。
3.交流220V電源線（、N、L）宜選用阻燃耐壓750V以上的三芯絕緣線。
4.故障信號線（GZ+、GZ-）、報警信號線（BJ-、BJ+）宜選用RVS-2×1.0mm2或1.5mm2阻燃或耐火雙絞線，長距離不應超過500m。
5.TC-BUS-PDC總線（B1、B2）為無極性二總線，宜選用RVS-2×1.0mm2或1.5mm2阻燃或耐火雙絞線，長距離不應超過1200m。
6.TC-BUS-MPI總線（MPI+、MPI-）宜選用RVS-2×1.5mm2雙絞線（注意極性），長距離不應超過2000m。
主要事項：
1.安裝及施工應按照GB50166-2007《火災自動報警系統施工及驗收規范》執行。
2.內含高壓，維護時請注意安全。
