泰和安TX3520多線控制盤
時間：2019-11-20 16:07:25 品牌： 泰和安
![[!--oldtitle--]](/d/file/baojingshebei/2019-11-20/2ed52e1fe4f1cc8664c0cac9ff420b92.jpg)
一、TX3520多線控制盤產品概述
TX3520多線控制盤是配TX3016、TX3032火災報警控制器上直控單元的擴展，以下簡稱控制盤。控制盤通過RS485與火災報警控制器進行通訊，RS485接收到控制器的通訊幀，解析數據，根據命令收集直控點狀態、啟動和停止直控點等。
二、TX3520多線控制盤特點
TX3520控制盤具有如下主要特點：
●內置微處理器；
●RS485通訊方式，地址由撥碼開關編碼；
●直控點點數在6、10、14點任選；
●操作簡單，外觀整潔，使用方便，可靠性高。
●按鍵可直接控制直控點啟/停操作，并以有源方式輸出；
●電鎖直接對直控點進行手動允許和禁止操作；
●直控點設有啟動狀態、反饋狀態和故障狀態指示，并將狀態信息傳送至控制器；
●編輯控制器聯動邏輯對每個直控點進行聯動操作。
三、TX3520多線控制盤技術參數
| 型號 | TX3520 |
| 工作電壓 | 24V±10% |
| 工作電流 | ≤100mA |
| 直控點數 | 6、10、14 點，可選 |
| 反饋端 | 與公共端連接反饋輸入線、反饋終端電阻范圍為4.7k +/-20% |
| 輸出端 | 有源輸出，終端電阻范圍為4.7k ±20%,與公共端配合使用，連接TX3911 終端器 |
| 公共端 | 反饋與輸出的公共連接端 |
| 模式 | 電平模式：負載容量為150mA /30VDC 脈沖模式：?jiǎn)?dòng)后輸出3S 脈沖，然后關閉 |
四、TX3520多線控制盤外形與結構

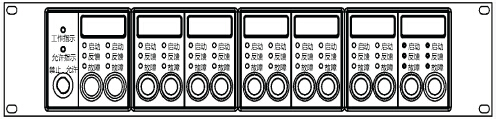

TX3520 多線控制盤面板示意圖
五、TX3520多線控制盤接線端子

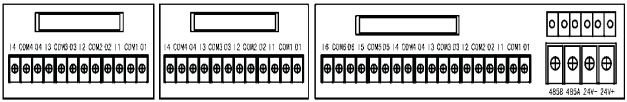

TX3520 多線控制盤接線端子示意圖
TX3520 多線控制盤直控輸出點示意圖
1、每一個多線控制盤直控輸出點包含三個接線點O1、COM1、I1，一個后面板包含14組直控輸出點，每一組直控輸出點對應操作盤上一個直控點；
2、01直控點啟動輸出；
3、I1直控點反饋輸入，需要接入終端電阻；
4、COM1直控點輸入輸出公共端；
5、TX3520與外部負載接線如下圖所示：
