一、LD128EN-100電子編碼器產品特點

利達LD128EN-100總線設備編址器是為LD128EN總線產品而設計的。通過編址器對LD128E系列及LD128EN系列總線產品的地址進行讀寫。攜帶方便、操作過程簡單。

二、LD128EN-100總線設備編址器主要用途及適用范圍

各種工業及民用建筑中。

三、LD128EN-100總線設備編址器對環境及能源的影響

LD128EN-100電子編碼器產品的殼體為塑料注塑而成，無污染。

四、LD128EN-100電子編碼器液晶指示說明

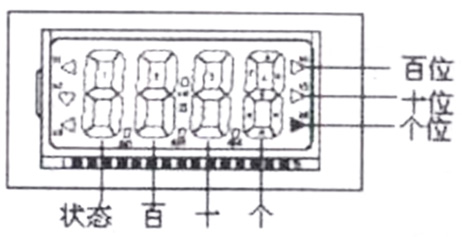

液晶由4位數字組成，如圖1

圖1 液晶狀態顯示

液晶上第4位表示狀態：顯示字母表示編址器的功能；顯示P時為寫總線設備的地址；顯示C時為讀總線設備的地址；顯示L時為寫總線設備的類型，顯示E時為讀總線設備的類型；顯示“3”時為寫總線漏電設備的“通道教”；顯示“4”時為讀總線漏電設備的“通道數”；顯示“9”時為寫總線消火栓設備的反饋地址，顯示“7”時為讀總線消火栓設備的反饋地址。

液晶上第3位表示讀出或要寫入地址的百位，液晶上第2位表示讀出或要寫入地址的十位：液晶上第1位表示讀出或要寫入地址的個位。

液晶的右方有三個小箭頭，為移位標記，當它在下方時表示可以對個位加減；在中間時表示可以對十位加減；在上端時表示可以對百位加減。

五、編址器面板操作說明

編址器上有7個按鍵，它們分別是：

“加”按鍵：可以對個、十、百位進行加操作，每按一下加1。

“減”按鍵：可以對個、十、百位進行減操作，每按一下減1。

“移位”按鍵：可以進行移位的功能，每按一下變換一個位置，在液晶上對應右面的三角箭頭。

“寫”按鍵：按下后液晶第四位顯示P字母。

“讀”按鍵：按下后液晶第四位顯示c字母。

“類型”按鍵：按一下后液晶第4位顯示“L”或“E”或“3”或“4”或“7”或“9”；

表示：“L”→寫類型；

“E”→讀類型；

“3”→寫總線漏電設備的“通道數”；

“4”一讀總線漏電設備的“通道教”；

“9”一寫總線消火牲的反饋地址；

“7”→讀總線消火栓的反饋地址；

備注：顯示“8”為讀編址器的軟件版本號功能，按“確定”后顯示的數字為軟件版本，現為170，表示編址器的軟件版本是V1.70。

“確認”按鍵表示對操作的確認。

六、結構特性

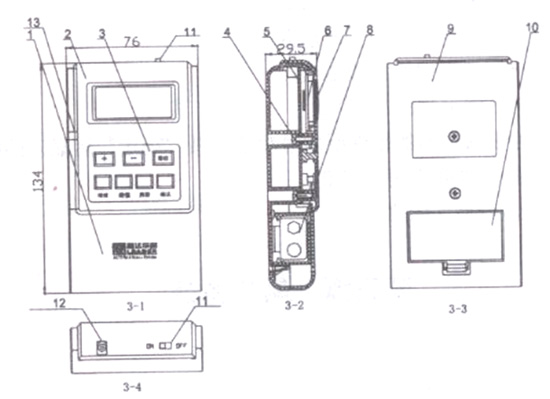

LD128EN-100電子編碼器結構圖如圖2所示：

圖2 LD128EN-100電子編碼器結構圖

外形尺寸為：76*134*29.5（單位：mm）

1、中殼

2、上蓋

3、按鍵膜

4、平端自攻螺釘M3*10

5、線路板

6、液晶屏

7、透明蓋

8、電池

9、底殼

10、電池蓋

11、開關

12、二總線插孔

13、備用二總線插座
