依愛J-SAP-EIN20型手動火災報警按鈕
時間：2018-09-18 09:09:24 品牌：
![[!--oldtitle--]](/d/file/baojingshebei/2018-09-18/501286650e4615ffc0cd9d2eb1136160.jpg)
一、J-SAP-EIN20型手動火災報警按鈕簡介
J-SAP-EIN20型手動火災報警按鈕內置CPU和智能軟件，通過總線向火災報警控制器發送報警信號，并點亮火警燈；內置按鈕開關，可通過機械操作機構使其動作并自鎖，通過工具使按鈕復位；具有一組常開觸點，供現場消防設備（如警鈴）使用，當壓下啟動零件時，觸點閉合。全面滿足國標GB19880-2005《手動火災報警按鈕》有關要求，工作穩定可靠。
二、J-SAP-EIN20型手動火災報警按鈕性能特點
電子編碼，唯一ID；控制器在線編址或編碼器設地址，自動登錄。
插拔式結構，便于安裝。
采用工具復位。
內置對講電話插孔，具有“電話”指示燈。
支持“數字總線”通訊協議。

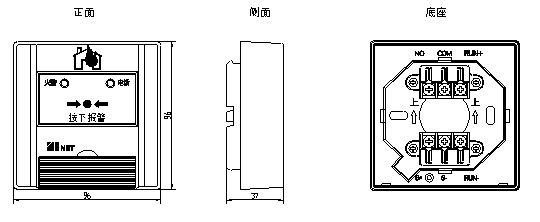

三、J-SAP-EIN20型手動火災報警按鈕外形及安裝尺寸
四、J-SAP-EIN20型手動火災報警按鈕主要技術指標
型號：J-SAP-EIN20
使用環境溫度：10C+55C
使用環境濕度：＜95RH（不凝露）
總線工作電壓：24V脈動電壓
內部按鍵觸點容量：DC24V/0.1A
監視電流：≤0.35mA
總線長度：≤2000m
報警電流：≤0.85mA
線 制：兩總線,無極性
外殼防護等級：IP30
五、J-SAP-EIN20型手動火災報警按鈕安裝與接線
安裝
手動火災報警按鈕應安裝在明顯和便于操作的墻上，距地高度1.5m，安裝應牢固，不得傾斜；外接導線應留有0.10m的余量，且在端部應有明顯標志。
將按鈕底座用兩只M4螺釘按照箭頭方向固定在墻面上，底座上接好線后，將手報插在底座上。若想安裝更牢固，可打開翻蓋，用ST3.5x25自攻釘將手報固定在底座上。拆卸時請捏住手報左右兩側的下部向外拔。
接線
應選用截面積不小于1.0mm2的多股銅芯雙絞線，總線長距離不大于2000米。
底座上“S+”、“S-”分別為總線正、負極輸入端子，“S+”、“S-”接入EI系列火災報警控制器的回路總線（無極性連接）。
“NO”和“COM”為按鍵的一組常開點，根據需要使用；“RUN+”、“RUN-”為對講電話接線端子，可根據需要接消防電話線（無極性連接）。
每個接線端子所接導線數量應不大于2根。
注：本產品不適用于室外、潮濕場所以及可能對殼體造成腐蝕、破壞的場所。
